L'alumide est une poudre polyamide 12 chargée en particules d’aluminium. De couleur gris métallique, il est souvent utilisé pour simuler l’aspect du métal. Il résiste à des hautes températures 130 °C.

Les pièces imprimées à partir d'Alumide possèdent d'excellentes propriétés matérielles :

- Excellente exactitude dimensionnelle.

- Rapport bien équilibré de densité et de rigidité.

- Conduction thermique accrue et bonne usinabilité.

- Les surfaces des pièces d'Alumide peuvent être raffinées très facilement par le meulage, le polissage ou le revêtement.

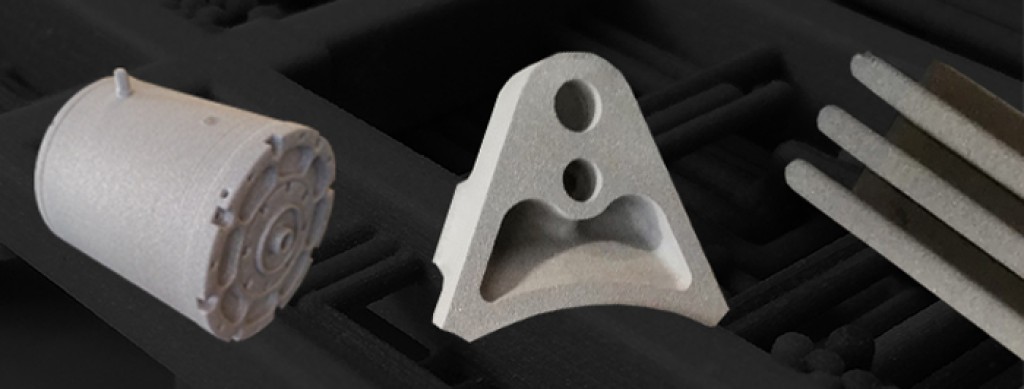

Pièces fabriquées en Alumide PA chargé d´aluminium

Exemples d’utilisation de l´Alumide :

- Fabrication des pièces d’aspect métallique pour des applications automobiles (pièces moteurs).

- Modèles visuels et illustratifs (aspect métallique) pour l'éducation ou présentation de projets.

- Fabrication de gabarit, essais en soufflerie, insertions d'outil pour injecter.

Données techniques de l´Alumide


Densité de l´alumide	1,36 +/- 0,05 g/cm³
Force de traction de l´alumide	48 +/- 3 MPa (DIN en ISO527)
Module de traction de l´alumide	3.800 +/- 150 MPa (DIN en ISO527)
Allongement à la rupture	20 +/- 5 % (DIN en ISO527)
Module de flexion	3.600 +/- 150 MPa (DIN en ISO178)
Résistance à la flexion	41 MPa (D790)
Résistance au choc (Charpy)	29 +/- 2 kJ/m² (DIN en ISO179)
Résistance au choc entaillé (Charpy)	4,6 +/- 0,3 kJ/m² (DIN en ISO179)
Dureté shore	D76 +/- 2 (DIN 53505)
Température de fléchissement chaleur	130 °C (ASTM D648 à 1,82 MPa)
Allongement à la rupture	3,5 +/- 1 % (DIN en ISO527)

Plan du site - Mentions Légales - Contact - Impression 3D - Services - Boutique - Actualités
